肢解“土豪金” 64GB金色iPhone5S拆解实录

    国外著名的电子产品拆解大师iFixit在iPhone 5s刚刚上市就为我们带来的金色版的拆解分析。我们知道苹果为iPhone 5S添加了新的Apple ID指纹识别传感器及M7处理器。那么新的产品在硬件上将会给我们带来哪些惊喜呢？让我们跟随iFixit的节奏一起来看看iPhone 5S的内部构造。

    下面便是此次肢解“土豪金”iPhone5S的过程。

金色iPhone5S

iPhone5S底部螺丝

    苹果继续用这种梅花螺丝，避免普通用户自行拆机。不过现在已经有很多专门的拆解工具。

用吸盘打开iPhone5S外壳

    用吸盘把屏幕跟后壳分离。

Touch ID感应器链接线

    不能鲁莽地撬开，因为在Home键这里有一根电线连接到Lightning集成，用来连接Touch ID感应器的。用力过猛就很容易拉断，所以拆屏幕时除了用吸盘，还要用一把扁平的撬刀作为辅助。

·拆解iPhone5S电池

    打开屏幕后，我们看到iPhone 5S的内部其实跟iPhone 5没有太多的差别，最明显的可能就是电池那已经没有一块可供提起的标签了。

打开前面板

拆解电池

iPhone5S电池

    用工具把连接器上面的金属盖拆下来，它们是用螺丝固定的，拧开就行。接下来就开始拆电池了。64GB金色iPhone 5S内部这块电池是由惠州市德赛锂电科技有限公司供应的，规格：3.8V-5.92Wh-1560mAh。

·电池对比

    iPhone 5：3.8V-5.45Wh - 1440mAh，8小时3G通话，待机225小时；

    三星Galaxy S4：3.8 V-2600 mAh - 9.88 Wh，7小时通话，待机300小时；

    摩托罗拉Moto X：3.8V-2200mAh - 8.4Wh，24小时混合使用。

    好像不同的机型，其电池供应商都不同，16GB灰色iPhone 5S用的又是新普科技股份有限公司的电池。

·Touch ID指纹识别Home键

    安全拆下电池，下一步就是拆屏幕了。拆屏幕的过程需要先拆FaceTime摄像头组件、数字转换器、LCD电线，然后才能解放屏幕总成。

拆解指纹识别系统

iPhone5S的指纹识别装置

·拆解iSight摄像头组件

    接下来拆解iSight摄像头组建。

拆卸摄像头

iPhone5S摄像头模块

iPhone5S摄像头模块

    这就是iSight摄像头组件，背后印刷着DNL333 41GRF 4W61W。据Chipworks分析，这个DNL标记，跟iPhone 4S和iPhone 5摄像头组件上的标记是相一致的，后两款设备都是用索尼IMX145摄像头。虽然iPhone 5S摄像头模块旁边的标记不同，但内部人士告诉我们iPhone 5S依然是用索尼的摄像头模块。但是iPhone 5S的iSight摄像头像素间距提升为1.5微米;，所以不太可能还是IMX145，可能是新一代的产品。摄像头模块下面印刷着AW32 65BD 4511 b763。

·iPhone5S主机板

    虽然iPhone 5s的内部零件跟iPhone 5的差别不大，但内部结构进行过优化，显得更加流线型。把那些连接天线的电线给去掉了，要是能把天线连接器从主板下面挪到上面来就更好了。

iPhone5S主板

iPhone5S主板

    我们看到的这块应该是来自村田的Murata 339S0205 Broadcom BCM4334 Wi-Fi模块16GB和64GB两种机型的Murata电源模块是一样的，主板也一样，但是上面印刷的标记不同，说明苹果是给不同的代工厂制造主板。

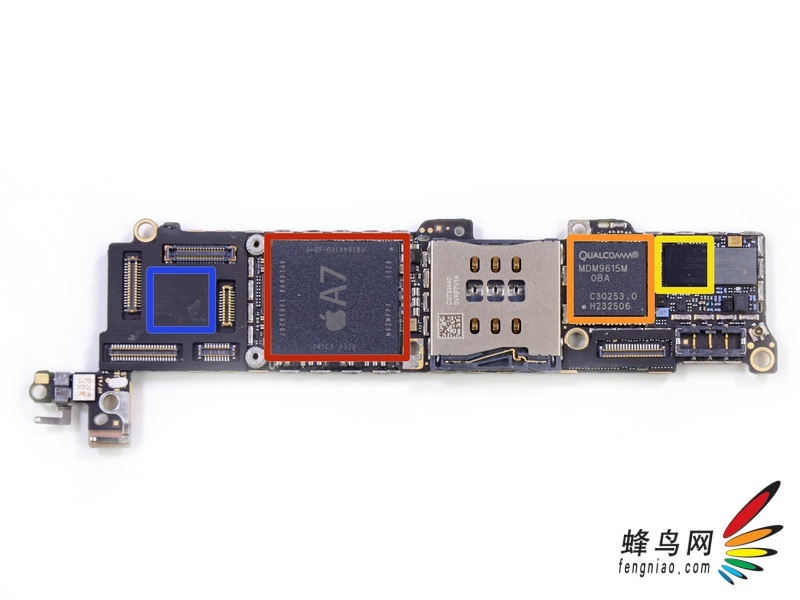

A7处理器

    整体来说，iPhone 5s从显示屏更换、电池更换的角度来说变得更加简单。尤其是电池方面启用了iPhone 5采用了辅助拉条设计，并且使用了更多的粘合剂来进行电池的黏贴。另外当用户拆机时一定要特别小心Apple ID指纹传感器的线缆，因为如果凭借之前的经验很容易将其从插座中扯掉。

iPhone5S零件全家福

    iPhone 5s使用的特制螺丝依然并不容易拆下，总体来说iPhone 5s的维修成本要比之前几代的产品要更高一些。
